愛普生機器人添加視覺向?qū)?br />
必須將愛普生RC+7.0安裝在您的電腦上（可以在愛普生官網下載）
必須為視覺引導7.0安裝一臺相機并保證相機正常工作
將相機連接到機器人的第二個臂桿的端部

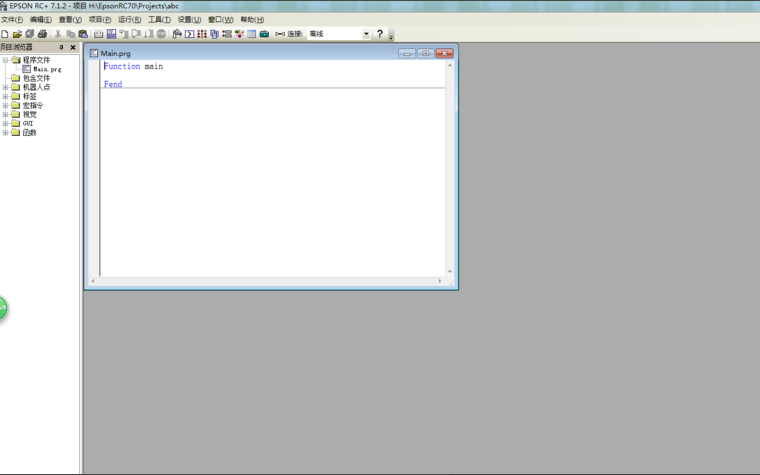

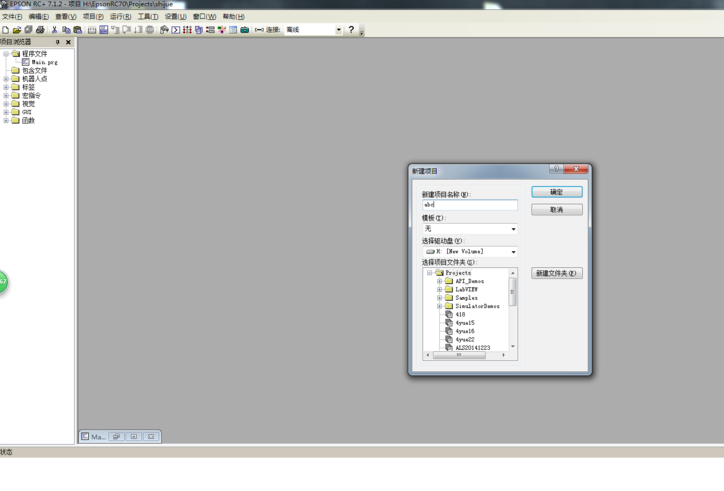

雙擊Windows桌面上的愛普生RC+7.0圖標來啟動愛普生RC+7.0。單擊愛普生RC+7.0菜單欄上的Project（項目）菜單。單擊Project（項目）菜單的New Project（新項目）菜單條目。將出現New Project（新項目）對話框。鍵入新項目的名稱。我們推薦您使用自己的名字
愛普生機器人添加視覺向?qū)?br /> 愛普生機器人添加視覺向?qū)?br /> 點擊設置，然后系統配置，然后點擊視覺，點擊相機，然后增加相機，搜索相機（這樣就可以找到你安裝的相加了）
新建一個視覺序列：

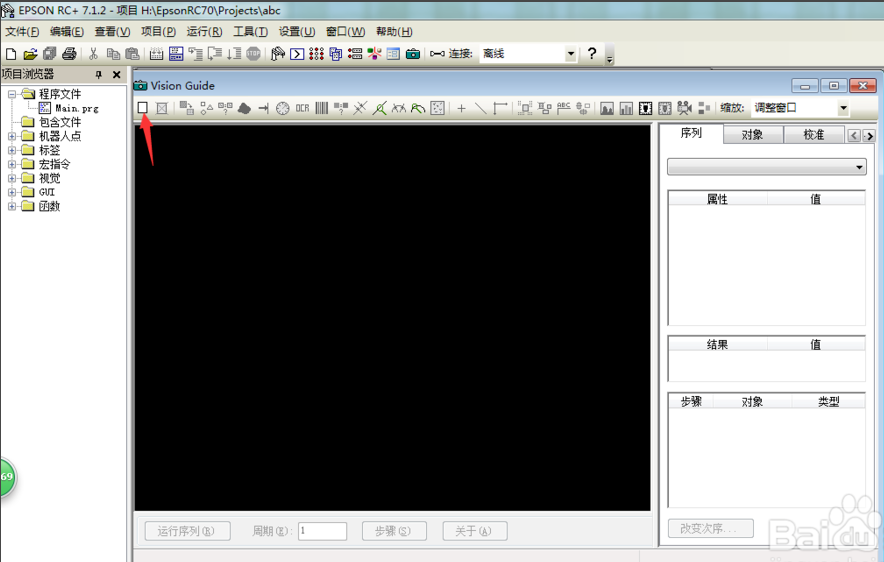

（1）找到視覺工具欄按鈕。單擊視覺工具欄按鈕以打開視覺引導窗口。
（2）我們?cè)谑褂靡曈X(jué)引導7.0窗口之前，必須首先創建一個視覺序列。通過單擊New Sequence（新建序列）工具欄按鈕來完成新視覺序列的創建。請記住，該工具欄按鈕位于視覺引導窗口工具欄上，而不是在愛普生RC+7.0主工具欄上。此時將出現新建序列的對話框。

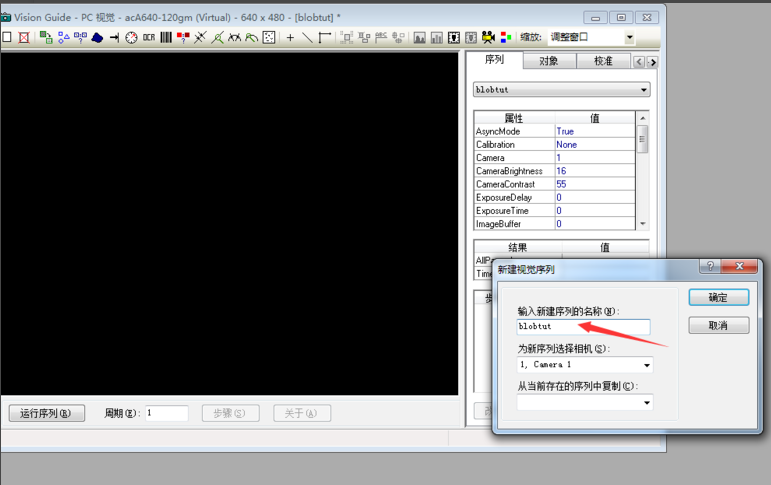

（3） 輸入新視覺序列的名稱"blobtut"（可以任意命名）并單擊OK（確定）鍵。之后我們?cè)趷?ài)普生RC+7.0的代碼中將使用名稱"blobtut"

hyhyhyh

?本教程的目標視場應為40mm×30mm左右。我們發現，就該視場而言，16mm鏡頭和1mm伸縮管在167mm至240mm的距離范圍能很好地開展工作。這表示您在實踐本教程時，也可使用16mm鏡頭和1mm伸縮

（1）選擇中心印有單獨墊圈圖樣的靶紙并將它放在工作表面的適當位置，以便機器人能夠很輕易地將相機放在上面。最好的位置通常為機器人的正前方。
（2）移動機器人，以便相機位于墊圈圖片的上方。您應能手動移動機器人，而無需打開伺服電源。
（3）通過調整相機鏡頭焦距來使目標特征準確對焦。

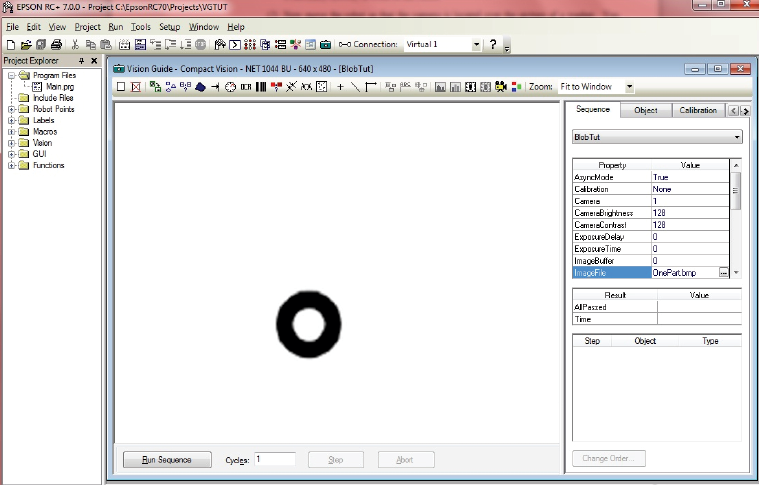

（4）相機應位于畫在靶紙上的目標特征的正上方。您應該能在視覺引導窗口的圖像顯示區域清楚地看到目標特征?，F(xiàn)在視覺引導窗口應如下圖所示。注意，目標特征（墊圈）顯示在視覺引導窗口的圖像顯示區域的中心處。

創建一個新的Blob對象（二進制對象）。用鼠標左鍵點擊視覺引導7.0工具欄上New Blob（新二進制對象）工具欄按鈕，然后單擊鼠標左鍵。此舉將完成新Blob對象（二進制對象）在圖像顯示區域中的定位。（可以手動拖動調整Blod對象的大?。?

愛普生機器人添加視覺向?qū)?br />

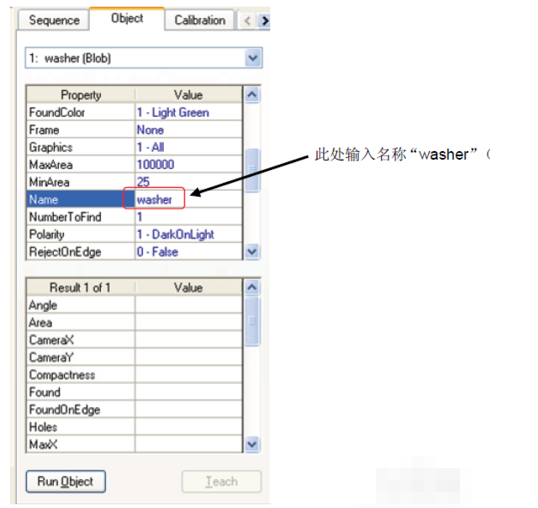

找到Name（名稱）屬性。雙擊Name（名稱）屬性的Value（值）并修改

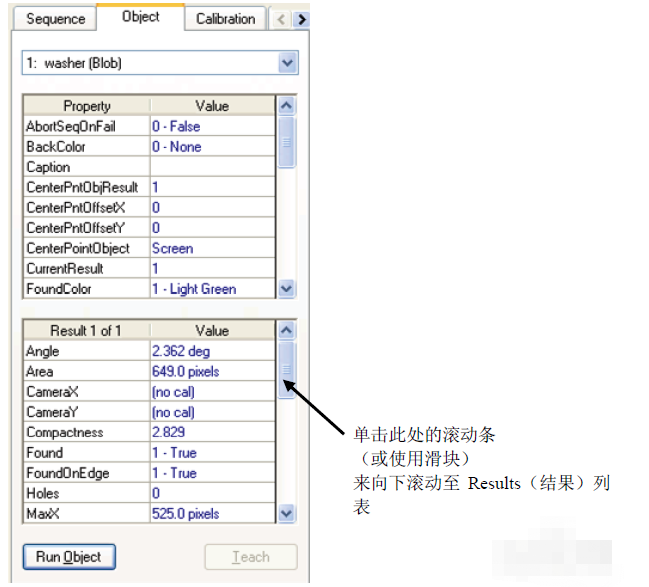

愛普生機器人添加視覺向?qū)?br /> 由于我們剛剛創建了一個新的二進制對象，Polarity（極性）的默認值為DarkOnLight（淺色背景深色對象），表示在淺色背景上找到了一個深色二進制對象。我們也可以將該屬性更改為L(zhǎng)ightOnDark（深色背景淺色對象）。然后您可以檢驗該對象的返回結果。結果顯示在Results（結果）列表中，正好處于Object（對象）選項卡上的屬性列表之下。

愛普生機器人添加視覺向?qū)?
